廢水濃縮后采取滾筒刮板干燥機-常州求精干燥工程有限公司
廢水滾筒刮板干燥機,刮板干燥機,廢水干燥機,廢水蒸發器

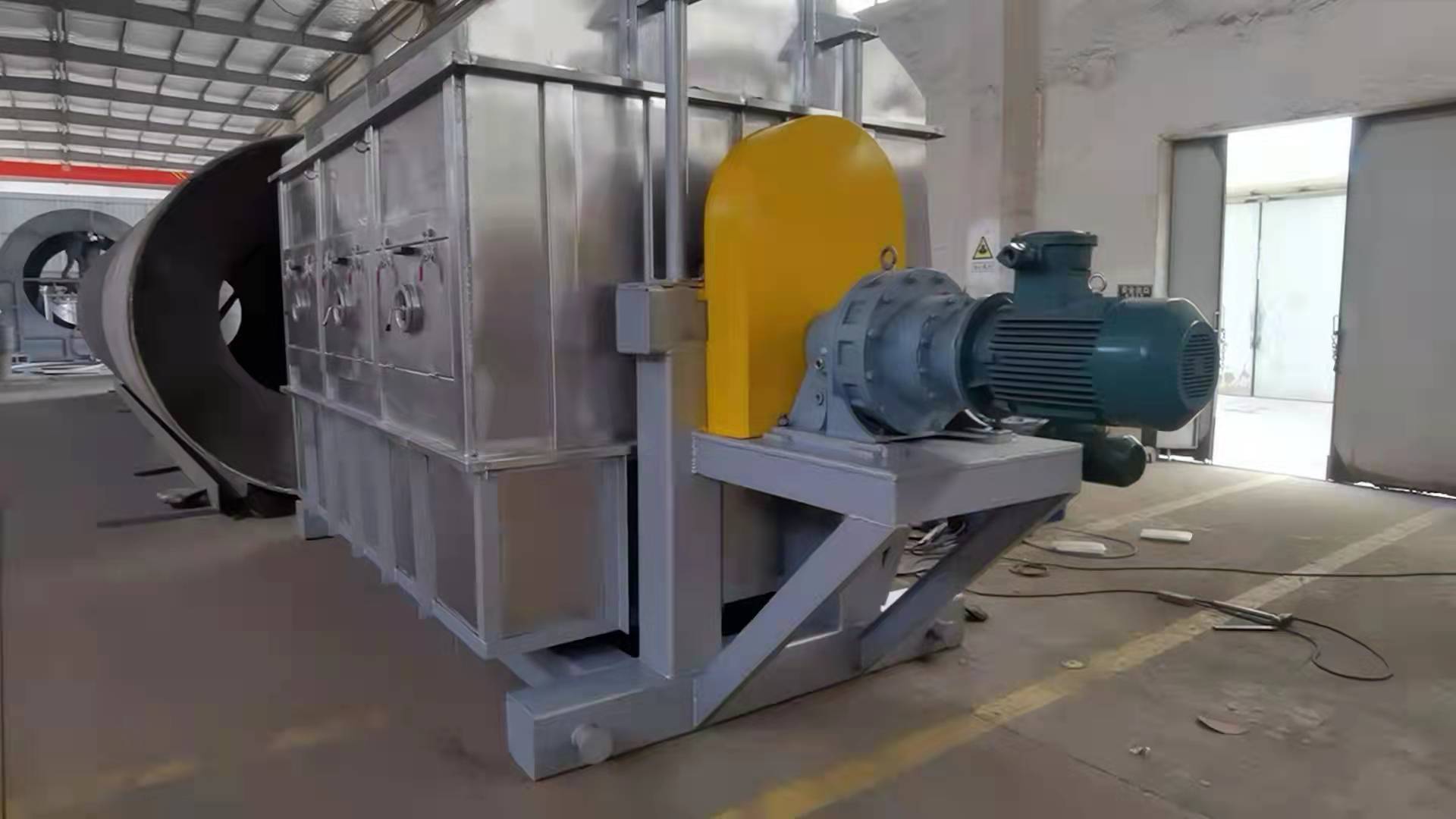

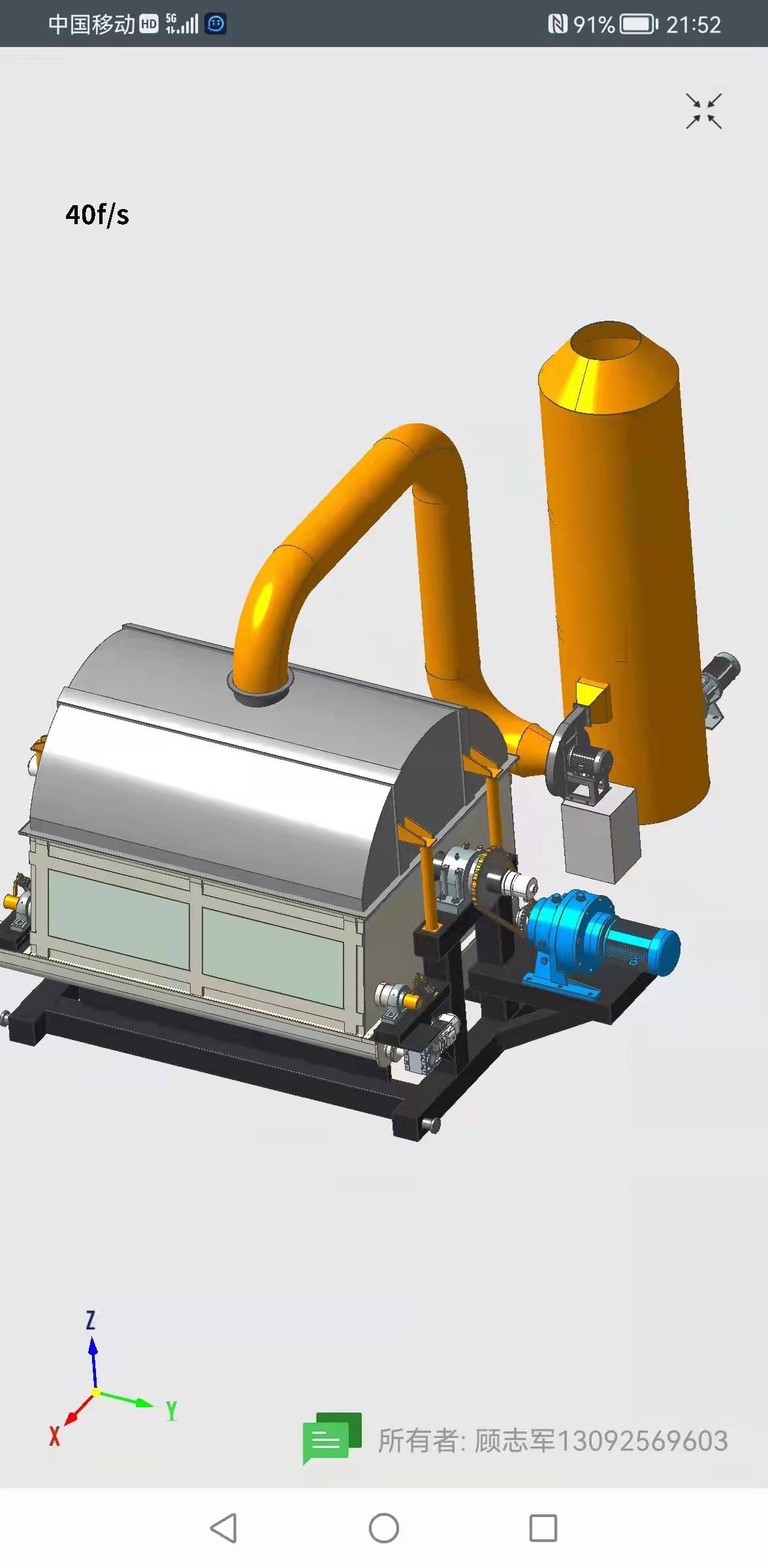

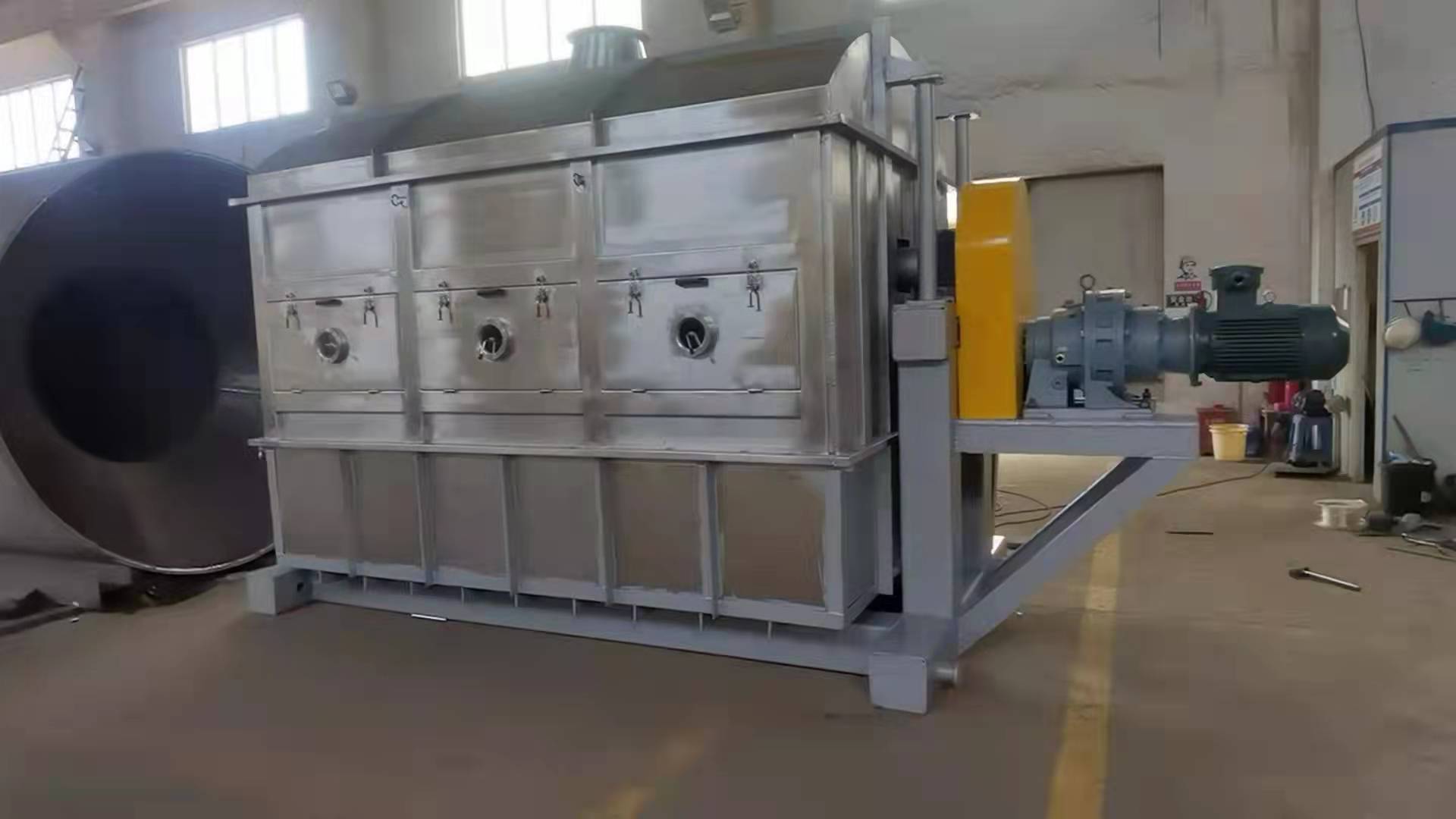

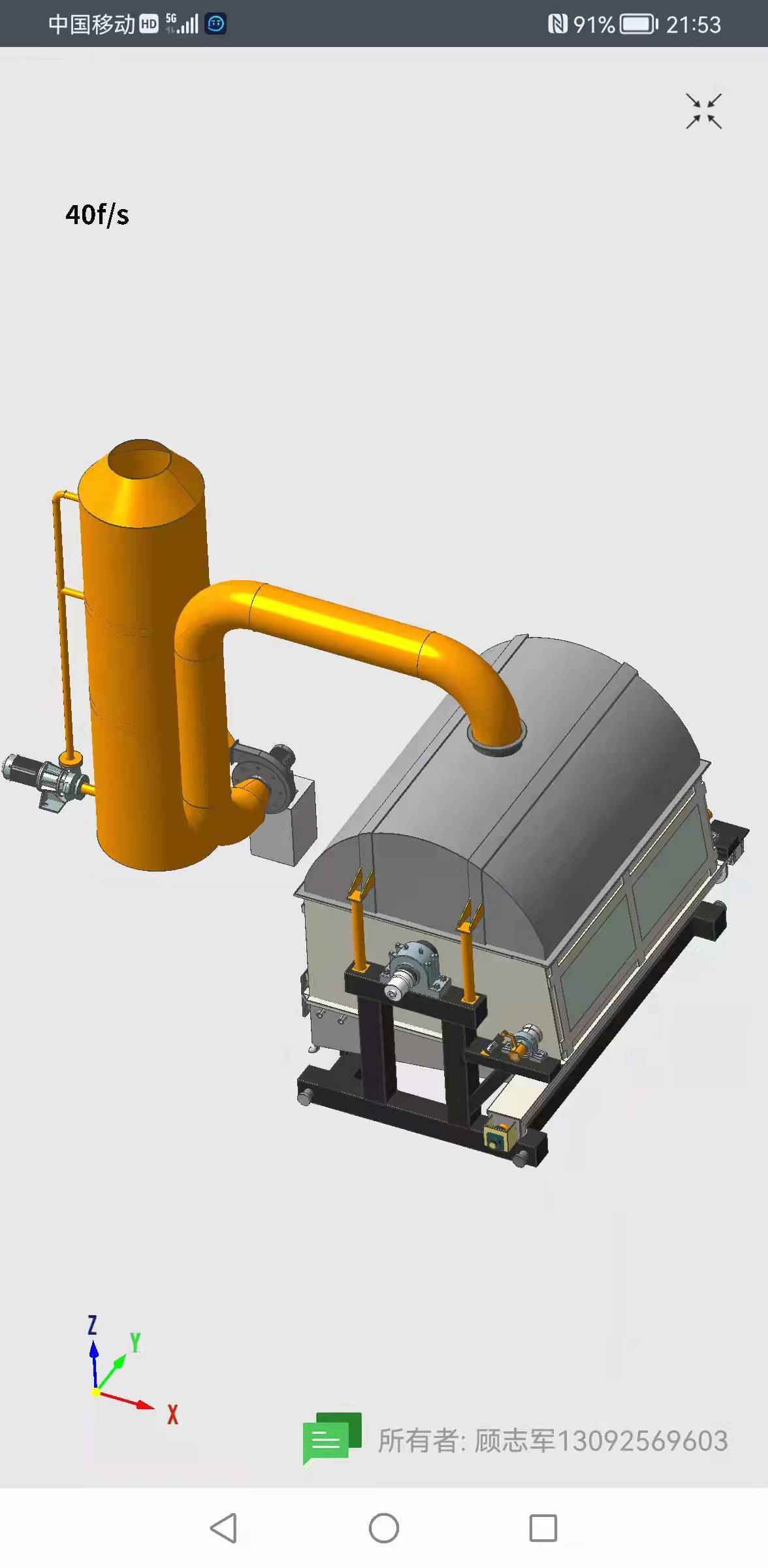

“廢水”HGφ1500-2000mm滾筒刮板干燥設備 1臺技術方案書
江蘇 常州
一、工藝條件：
1、物料： “廢水”
2、初水份： ～80%（固體含量按20%計算）
3、終水份： ≤30%
4、料液比重： ～1.1g/cm3
5、干燥溫度： 150--160℃
6、濕品產量： ～1500kg/天（按10h計算）
7、干品堆積比重： ～800kg/m3
8、粘性： 有
9、PH: 10
10、加熱方式： 蒸汽（0.4-0.8MPa）
11、機器材質： 所有與物料接觸部分使用2205材質，
支架A3防腐處理，表面面漆。
12、進料方式： 下進料
13、電源： 380V/50HZ
14、安裝： 室內 （機器部署空間：長7米X寬2.6米）
二、工藝計算：
1、濕處理量： 150kg/h
2、水分蒸發量： 107kg/h
3、干品產量： 43kg/h
4、加熱面積的計算：
蒸發水份一定要的熱量：Q1==63665kcal/h
物料升溫一定要的熱量：Q2=1376kcal/h
濕物料中蒸發水份升溫一定要的熱量：Q3=12000kcal/h
④ 機器熱損失（取15--20%）Q4=（Q1+Q2+Q3）x0.15=11556kcal/h
⑤ 經此：Q總=88597kcal/h
⑥ 蒸汽耗量：S=88597÷550=161kg/h
⑦ Q有效=KA△Tm
對數平均溫差：△Tm=107℃ K取120
獲得A=6.9m2
⑧ 根據由驗往往干燥強度：10--30kg水/m2h，107÷6.9=15.5kg水/m2h，
符合設計要求
⑨ 滾筒型號：HG-φ1500x2000滾筒刮板干燥設備 1臺 可以滿足要求
⑩ 滾筒外表總的面積：9.42m2 實際效率：75%，則實際有效面積：7m2＞6.9m2
符合要求
5、濕處理量的驗算：
主機轉速?。?-3rpm.按1.5rpm計算。
料膜厚度：0.3～1.5mm.按0.5mm
料液比重：1100kg/m3
滾筒實際處理能力為：349kg/h＞150kg/h
滿足設計要求。
總結：根據以上計算，擬選用：HG-1500x2000型滾筒刮板 1臺可以滿足要求。
6、干空氣耗量的計算：
排氣溫度?。?00℃ 相對濕度取60%，
空氣絕對含濕量為：0.15kg/kg
干空氣耗量為：L=775kg/h
尾氣排放量為：V=1016m3/h
三、工作原理：
1、操作彈性高、適應性廣，滾筒干燥器的操作彈性很高。在影響滾筒干燥的諸多因素中改變其一，而不會使其它因素對干燥操作形成影響。比如，影響滾筒干燥的幾個主要因素有加熱介質溫度、物料性質、料膜厚度、滾筒轉速等。如改變其中任一參數都會對干燥速率形成直接的影響，而諸因素之間卻沒有牽連。這個滾筒干燥的操作帶來了很高的方便，使之能適應多種物料和區別產量的要求。
2、滾筒干燥的熱效率大 滾筒干燥的熱效率約在80%~90%之間。這是由于滾筒干燥的傳熱機理屬熱傳導，傳熱方向在整個操作周期中保持一致。除端蓋散熱和熱輻射損失外，其余熱量都用在滾筒外壁料膜的水分蒸發上。
3、干燥時間短 滾筒外壁上的被干燥物料在干燥開始時所產生的濕料膜往往為0.3～1.5mm，整個干燥周期僅需10～60s。濕物料脫處水分后，用刮刀卸料，因此滾筒干燥器適用于粘稠的漿狀物料。此類物料的干燥用其它干燥設備器是對比困難的。
4、干燥速率高 經于料膜很薄，且傳熱傳質方向一致，料膜表面可保持15～30kgH2O（m2.h）
5、連續操作、質量穩定、節省勞動力，能夠得出均勻的產品；機內易于清理，改變品種容易；尾氣不帶走物料，不需除塵機器。
四、主要技術參數：
根據干燥要求擬選用：HG-φ1500×2000滾筒刮板干燥設備 1套完成
(一）機器制造特性：
序號 項目 形式
1 滾筒材質 2205
2 供料方式 廢液儲罐及離心泵（客戶自備）
3 布料方式 下浸液布料
4 干燥系統形式 開式系統
5 產品收集方式 每1米一只斜出口收集流出，共2出口收料
6 尾氣處理方式 含濕尾氣引風機流出
（二）主要技術參數：
1、 型號： HG-φ1500×2000
2、 滾筒有效外徑： φ1500 mm
3、滾筒有效長度: 2000 mm
4、鋪料厚度： ～0.3～1.5mm
5、進料方式： 下進料
6、 干燥強度： ～15--30kg水/m2.h
7、 主機轉速： ～1～5 rpm
8、有效干燥面積： ～7m2
9、傳動電機功率： 7.5kw（變頻調速）
排濕風機： 2.2kw
10、主機重量： ～4.5T
11、主機外形尺寸： ～長×寬×大（4.5×2×2.5m）
五、主要機器配置清單：
序號 名 稱 型號規格 數量 材質 注意
1 主機支架 20#方管 1 材質：碳鋼制作；
防腐處理，表面油漆； 整體
框架結構
2 主機筒體 Φ1500×2000 1 滾筒材質：2205；
滾筒制作為厚度20mm 筒體由車床精加工后16mm厚度的筒體,保證筒體的表面平整度、圓度和光潔度。
3 料液槽 1 材質：2205；
安裝在滾筒下部，浸液布料，
含進料口、溢流口、排污口等。
下進料方式
3 軸端 2 45鋼
4 軸承座 配套 2 配套調心滾子軸承
5 旋轉接頭 專用
雙向旋轉接頭 1 組件 含金屬軟管、
虹吸管
6 刮刀系統 配套 1套 材質：刮刀專用合金鋼
刀架2205 整體刀架，夾具，氣缸壓緊裝置，
7 傳動系統 1套 電機，減速機
變頻調速，包含電機支架 傳動電機7.5kw
8 傳動鏈輪 配套 2 45鋼，配套傳動鏈條 齒面大頻淬火
7 出料斗 2 2205 每米1只斜出口
8 吸風罩 1 2205
9 排濕風機 9-19 1 316 2.2kw
帶調風閥門
10 控制柜 配套 1 機器集中控制，現場控制柜
材質：碳鋼噴塑 含電器元件
品牌：正泰
整機裝機容量：～9.7KW
蒸汽耗量： ～161kg/h
七、機器價格：
1、“廢水”HGφ1500-2000MM滾筒刮板干燥設備 1臺
價格： ￥ 萬元/臺
高寫：
八、付款方式：預付定金30%合同生效，發貨前再付60%，安裝調試完畢再付5%，
余5%質保金一年內一次付清。
九、生產周期：預付定金到帳之日起45天。（除路途運輸）
十、運輸方式：
供方代辦至需方廠內，運輸費： 元（按實際運輸價格為準）
注： 1、運輸價格隨季節的變化而變化；
2、機器運輸中的保險費具體金額按實際所報金額結算。
十一、服務承諾：
（一） 技術服務：
1、免費為客戶提供機器設計、選型。
2、為客戶提供及時、迅速、優質的服務。
3、及時提供機器的備品備件。
4、在機器保修期內如機器損壞時的一切備品備件，賣方應迅速派人員及時解決。
5、及時提供機器和維修技術方面的信息和技術資料。
6、供方對機器實行免費安裝調試。在生產采用流程中有質量問題，
在接到需方電話48低時內趕到現場。
7、供方產品在保質期內形成的任何質量問題供方負責保修，確保需
方正常生產。如需方操作不當而引起的損壞，則供方維護為有償服務。
8、 供方產品在質保期外，繼續為客戶提供優質服務，負責產品的終身維護。
9、本機器自需方收貨之日起一年為質保期；
10、供方對機器進行免費指導培訓需方操作人員上崗。
（二）驗收和試運行：
1、機器安裝完畢后，對設備進行試運轉。
2、在試運轉中，出現問題及時解決。
3、以技術參數及規格要求為驗收基準。
我司免費負責指導安裝調試，確保正常運行，竭誠以成熟的技術、優質的產品質量和售后跟蹤服務與貴單位合作！
【全文完】
